Як обслужити термостатичні клапани HERZ за допомогою інструменту Changefix / Чейнжфікс?

Фжуххх ... і половина літа пролетіла!

Саме час починати готувати «сани», а точніше систему опалення до опалювального сезону. Краще не відкладати проведення технічного обслуговування системи опалення на осінь, а вже зараз провести її огляд і тестування з метою виявлення несправностей і пошкоджень. Дуже важливо при підготовці до зими переконатися в працездатності як котельного та насосного обладнання, так і запірно-регулюючої арматури.

В обов'язковому порядку потрібно перевірити роботу термостатичних клапанів, які після тривалого простою можуть «закиснути». Якщо подібне сталося, то необхідно провести обслуговування або заміну термостатичних букс. Про те, як швидко, і при цьому без зливу рідини з системи, обслужити клапани HERZ за допомогою інструменту Чейнжфікс, ми розповімо сьогодні.

ЩО ТАКЕ CHANGEFIX / ЧЕЙНЖФИКС HERZ?

Чейнжфікс від HERZ - інструмент для заміни термостатичних букс на клапанах ГЕРЦ. Призначений для заміни букс, проведення замірів та прочищення гнізда клапана, що знаходиться під тиском. Завдяки функції замикання води цей інструмент дозволяє змінювати термостатичну буксу, а також чистити ущільнення гнізда клапана на шпинделі в той час, коли система знаходиться під тиском. Немає потреби спустошувати систему опалення від рідини, що в свою чергу дає реальну економію витрат на ремонт і обслуговування системи опалення.

ОБЛАСТЬ ПРИМЕНЕНИЯ

ГЕРЦ-TS-90, ГЕРЦ-TS-90-E, ГЕРЦ-TS-90-V, ГЕРЦ-TS-90-kv, ГЕРЦ-TS-98-V, ГЕРЦ-TS-98-VH, ГЕРЦ-TS-90-H, ГЕРЦ TS-FV, TS-98-VH, TS-90-H.
Все модели, размеры 3/8“ - 3/4“.
ГЕРЦ-TS-kv, ГЕРЦ-TS-DIN, ГЕРЦ TS 3000, ГЕРЦ TS-3000-H стара версія, всі моделі.

ЯК ПОЧИСТИТИ АБО ЗАМІНИТИ БУКСУ ЗА ДОПОМОГОЮ ЧЕЙНЖФИКСУ?

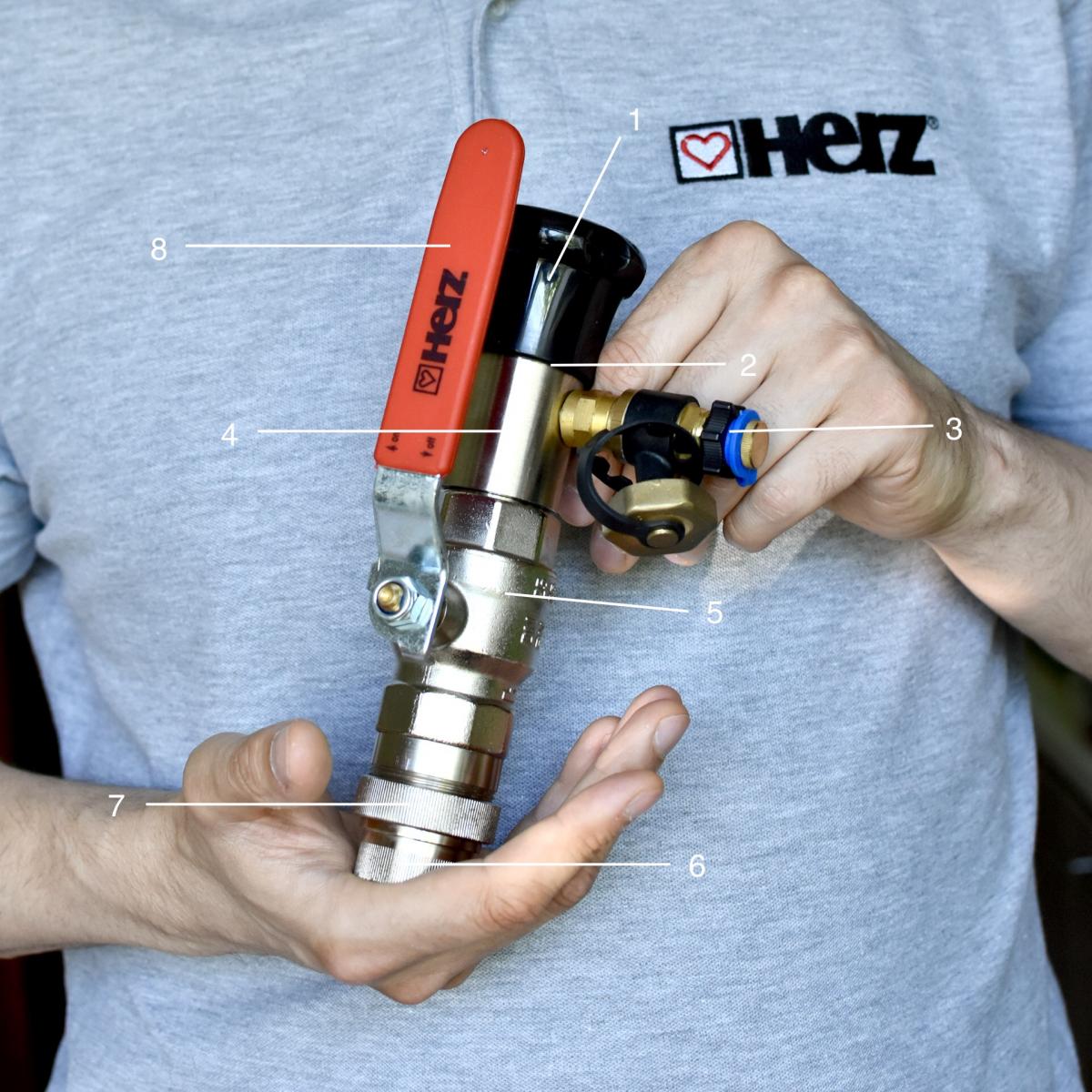

1. Зняти термостатичну головку, маховик або кришку.
2. Послабити термостатичну буксу 18 мм квадратним ключем, проти годин стрілки.
3. Викрутити сполучну трубну муфту (6) і фіксатор (4).
4. Щільно закріпити пальцем сполучну гайку (7) і ущільнення (2).
5. Закрити зливний клапан (3).
6. За допомогою рукоятки (8) відкрити кульовий кран (5).
7. Натиснути на регулювальний шпиндель (1) вперед, до тих пір, поки сполучна гайка чіпляється.
8. Викрутити термостатичну буксу, проти годинникової стрілки.
9. Повільно витягти регулювальний шпиндель (1) з клапана до зупинки. Гумова прокладка притримує буксу в сполучної гайки і направляє її в фіксатор (4).
10. Закрити кульовий кран.
11. Відкрити зливний клапан (3) розміщений зверху фіксатора зливного клапана.
12. Викрутити ущільнення (2), проти годинникової стрілки, і потягнути регулювальний шпиндель (1) з фіксатора (в тому числі і буксу).
13. Витягнути термостатичну буксу з сполучної гайки (7), почистити і / або змінити її.
14. Вставити тому нову / чисту термостатичну буксу.
15. Вставити регулювальний шпиндель (1) разом з буксой в фіксатор і щільно закрутити пальцями ущільнення (2), за годинниковою стрілкою.
16. Закрити зливний клапан (3) і відкрити кульовий кран (5).
17. Повільно втиснути регулювальний шпиндель (1) вперед, до повної зупинки.
18. Вкрутити термостатичну буксу в клапан, за годинниковою стрілкою.
19. Відкрити зливний клапан (3) розміщений вище водозбору і фіксатора зливного клапана.
20. Викрутити сполучну трубну муфту (6) і фіксатор (4) з клапана.
21. Затягнути термостатичну буксу за допомогою 18 мм квадратного ключа, макс. к. м. 20 Н*м.
22. Встановити термостатичну головку, маховик і захисний ковпачок.

HERZ CHANGEFIX — простий і зручний інструмент, одного разу попрацювавши яким, вже ніколи не зможеш від нього відмовитися. До того ж, він допомагає знизити витрати часу, грошей і більш ефективно використовувати ресурси, тому що з ним немає необхідності спустошувати, а потім знову наповнювати систему опалення.

P.S. Користуючись нагодою нагадуємо, що циркуляційний насос потрібно включати раз на місяць хоча б на одну хвилину, щоб уникнути закисання ротора.
