Насосная установка Grundfos SCALA1 5-25

Не указана цена за шт
Нет в наличии
Заказать товар Сообщить о поступлении
Сообщить о поступлении
Насосная установка Grundfos SCALA1 5-25
Насосная установка Grundfos SCALA1 5-25
Email*
Код с картинки*
CAPTCHA
Артикул: 99530406
(0)
Новинка!!! Скоро в продаже!!!
Характеристики
Артикул 99530406
Производитель Grundfos
Страна регистрации бренда Дания
Страна-производитель товара Венгрия
Гарантия 5 лет
Макс. напор, м 25
Макс. расход, м³/ч 6.5
Напряжение, В 1 x 230
Макс. потребляемая мощность, Вт 650
Номинальный ток, А 3
Тип присоединений резьбовое
Вход насоса 1”
Выход насоса 1”
Допустимое давление PN, бар 8
Вес нетто, кг 11.5
Вес брутто, кг 13.5
Объем упаковки, м³ 0.046

Новинка! Насосная установка Grundfos SCALA1 5-25 BVBP


После успешного выхода на рынок насосной установки SCALA2 компания Grundfos расширяет программу новой насосной установкой SCALA1.

Описание

Grundfos SCALA1 представляет собой многоступенчатый насос с электронным управлением, который включает все компоненты установки для повышения давления в компактном композитном корпусе. Установка предназначена для повышения давления чистой воды в бытовых системах водоснабжения.

SCALA1 - самовсасывающая установка и может перекачивать воду с уровня ниже насоса. При условии, что он заполнен водой, насос может поднимать воду с глубины 8 м менее чем за 5 минут.

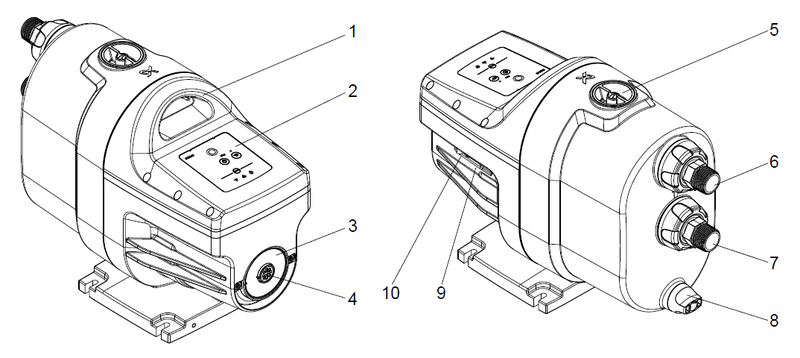

  1. Ручка для подъёма
  2. Панель управления
  3. Фирменная табличка
  4. Заглушка для доступа к валу насоса
  5. Пробка заливочного отверстия
  6. Соединение на выходе
  7. Соединение на входе
  8. Резьбовая пробка сливного отверстия
  9. Подключение внешнего устройства ввода
  10. Соединение для сдвоенной работы

Защитные функции

  • Защита от сухого хода, которая автоматически остановит насос в случае нехватки воды
  • Защита от зацикливания предотвращает частый запуск насоса в случае незначительных утечек в системе. Защита может остановить насос после требуемого периода непрерывной работы, предотвращая потенциальное повреждение из-за затопления в случае поломки трубы.
  • Насос имеет встроенную защиту двигателя, которая останавливает насос, если он подвергается воздействию чрезмерной температуры из-за высокой температуры окружающей среды, в случае заклинивания или перегрузки, что предотвращает перегорание двигателя.

Режимы работы

Для SCALA1 можно выбирать различные режимы работы. Выбор правильного режима зависит от установки.
  • Самовсасывание
    Самовсасывающий клапан полностью открыт. Режим подходит для большинства установок. Обеспечивает наилучшие характеристики и самый низкий уровень шума при всасывании.
  • Удаление воздуха
    Самовсасывающий клапан частично закрыт, что способствует лучшему удалению воздуха из проточной части насоса.
  • Положительное давление на входе
    Самовсасывающий клапан полностью закрыт. Устраняет звук, связанный с движением самовсасывающего клапана в установках с положительным давлением на входе.

Эксплуатация

Нормальный режим работы
Когда в системе водоснабжения происходит потребление воды, насос запускается при выполнении условий включения. Это происходит, например, при открытии крана, которое приводит к падению давления в системе. При прекращении потребления, т.е. при закрытии крана, насос отключается.
Условия включения
Насос запускается при выполнении как минимум одного из следующих условий:
• Расход выше Qmin (1,5 л/мин).
• Давление ниже значения давления пуска (Pstart).
Условия отключения
Насос останавливается с задержкой 10 секунд, когда выполняются следующие условия:
• Расход ниже Qmin (1,5 л/мин).
• Давление выше значения давления пуска (Pstart).

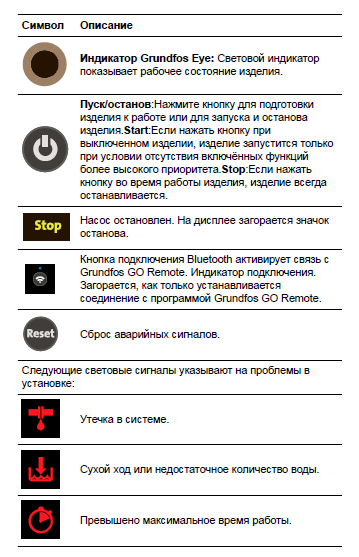

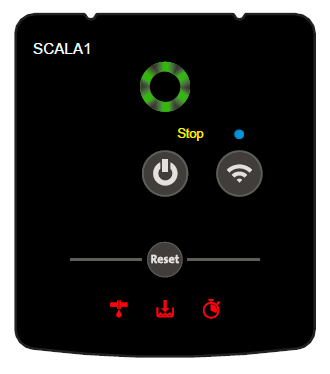

Панель управления


Система управления

  • Подключение к Grundfos Go Remote
    Установка может связываться с мобильным приложением Grundfos GO Remote через встроенный Bluetooth модуль, что обеспечивает детальный мониторинг насоса и широкие возможности настройки. Это делает установку подходящей для широкого спектра применений.

  • Подлкючение дополнительного устройства внешнего ввода
    Для насоса можно подключить устройство внешнего ввода в качестве дополнительного условия эксплуатации. Оно может использоваться в следующих ситуациях:
    • реле уровня в верхнем баке, чтобы остановить насос при заполнении бака
    • реле давления на входе для остановки насоса при повышенном давлении на входе
    • реле обнаружения влаги в ирригационных системах, чтобы запускать насос только тогда, когда земля сухая.
  • Функция календаря
    График работы SCALA1 можно настраивать в функции календаря приложения Grundfos GO Remote. Эта функция определяет, когда насос может работать, а когда нет. Это особенно полезно для сельского хозяйства и ирригации, когда насос должен работать только в определенные периоды времени.

  • Возможность создания сдвоенной установки
    С помощью Grundfos GO вы можете легко настроить SCALA1 в качестве системы с двумя насосами, работающей как "рабочий/резервный" или "рабочий/вспомогательный".

SCALA1 не требует обслуживания, но рекомендуется содержать насос в чистоте, проверять обратные клапаны и следить за тем, чтобы на вентиляционных отверстиях не было пыли.

Две установки SCALA1 могут быть легко превращены в насосную станцию при помощи Grundfos GO и специального дополнительного комплекта (опорная плита, коллектор и запорная арматура).

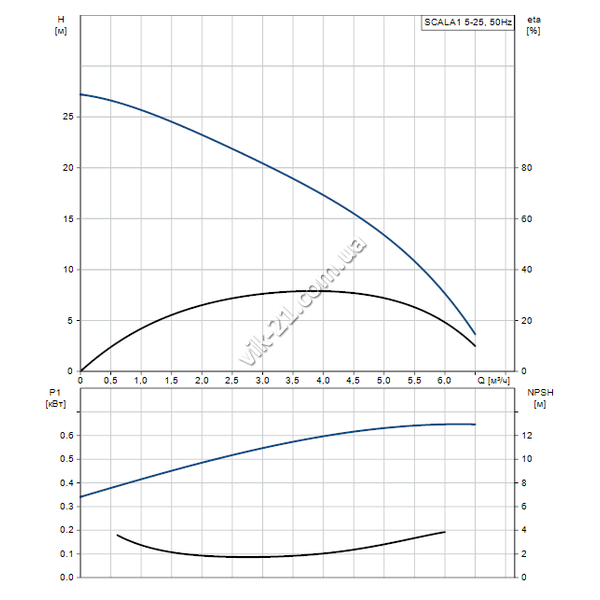

Технические характеристики:


Технические данные
Номинальный расход 4.8 м³/ч
Номинальный напор 15 м
Макс. напор 26 м
Тип уплотнения вала BVBP
Approvals for drinking water WRAS,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Модель A
Давление пуска 1.2 бар
Материалы
Корпус насоса Composite
Рабочее колесо Композит
Монтаж
Диапазон температуры окружающей среды 0 .. 55 °C
Макс. рабочее давление 8 бар
Maximum permissible inlet pressure 5 бар
Type of inlet connection R
Type of outlet connection R
Размер всасывающего патрубка 1 inch
Размер напорного патрубка 1 inch
Допустимое давление PN 8

Жидкость
Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 45 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м³
Данные электрооборудования
Длина силового кабеля 1.5 м
P1 макс. 650 Вт
Rated power - P2 0.425 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 230 В
Maximum current consumption 3 A
Степень защиты (IEC 34-5) X4D
Insulation class (IEC 85) F
Разъём электропитания Type E/F (CEE7/7)
Power plug Штекер Шуко
Другое
Вес(Нетто) 11.5 кг
Вес(Брутто) 13.5 кг
Объем поставки 0.046 м³
Диапазон температур хранения -40 .. 70 °C
Сертификаты CE,EAC,AAA
ТН ВЭД ЕАЭС Код 8413707500
