Усовершенствованный насос GRUNDFOS JP — простое, надежное и недорогое решение для бытовых систем водоснабжения.

Организация системы водоснабжения частного дома — важная и ответственная задача, на реализацию которой требуются значительные ресурсы. Но что делать, если лишних денег нет? Как сэкономить без ущерба для эффективности и удобства системы? Есть много способов как это сделать, например, при выборе насосного оборудования можно отдать предпочтение качественному, надежному, но недорогому поверхностному самовсасывающий насосу GRUNDROS JP. Он намного дешевле GRUNDFOS SCALA2, но справляется со своими основными функциями не хуже. Эта новинка от концерна ГРУНДФОС очень быстро завоевала Европу, а теперь и у нас есть возможность оценить все её достоинства и преимущества. GRUNDFOS JP действительно высококачественный и долговечный насос для воды ГРУНДФОС и, к тому же, он простой, компактный, удобный и подходит для широкого ряда целей, таких как водоснабжение, повышение давления, полив и водоотведение.


В этом обзоре мы предлагаем узнать больше про новый GRUNDFOS JP, выяснить какими особенностями и преимуществами обладает этот поверхностный насос для воды, ознакомиться с рекомендациями по его монтажу.

ЧТО ТАКОЕ GRUNDFOS JP?

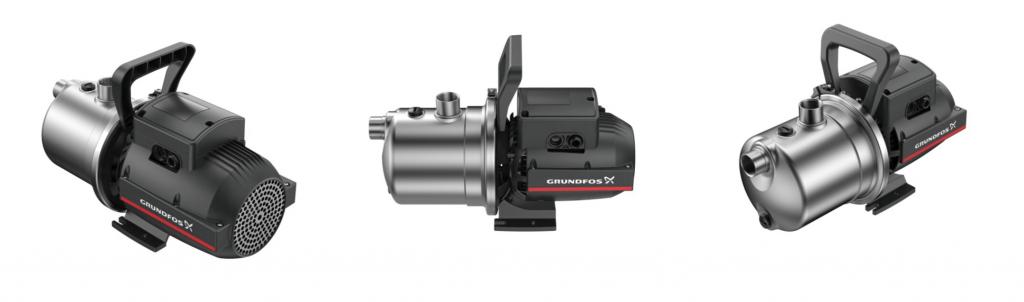

Насос GRUNDFOS JP — самовсасывающий, одноступенчатый, центробежный насос для водоснабжения с осевым всасывающим патрубком и радиальным напорным патрубком для простой адаптации к потребностям местной трубопроводной сети. Данный насос ГРУНДФОС имеет встроенный эжектор с направляющими лопатками, что обеспечивает оптимальные характеристики самовсасывания и подъем с глубины до 8 м.

КАКОВА ОБЛАСТЬ ПРИМЕНЕНИЯ GRUNDFOS JP?

Поверхностные насосы для воды GRUNDFOS JP предназначены для систем водоснабжения, когда требуется повышение давления или подача воды. Они подходят для широкого спектра задач, в т.ч. для полива сада и огорода, заполнения и опорожнения баков и резервуаров, водоснабжения на дачах и т.п.

ИЗ КАКИХ МАТЕРИАЛОВ ВЫПОЛНЕН НАСОС ГРУНДФОС JP?

Поверхностный центробежный насос GRUNDFOS JP имеет прочную конструкцию и превосходные антикоррозионные свойства благодаря корпусу из нержавеющей стали, рабочему колесу из композитных материалов, плите-основанию насоса из алюминия и лакокрасочному покрытию, нанесенному методом электрофореза.

ПРИНЦИП ДЕЙСТВИЯ GRUNDFOS JP

Принцип работы насосов ГРУНДФОС JP основан на повышении давления жидкости, движущейся от входного патрубка к выходному. Повышение давления происходит путем передачи механической энергии от вала электродвигателя через муфту к валу насоса, а затем непосредственно жидкости посредством вращающегося рабочего колеса. Жидкость течет от входа через эжектор к центру рабочего колеса и дальше вдоль его лопаток. Под действием центробежных сил скорость жидкости увеличивается, следовательно, растет кинетическая энергия, которая преобразуется в давление. Направляющий аппарат предназначен для сбора жидкости с рабочего колеса и направления ее на выходной патрубок насоса. Насос JP начинает работать после включения его в электрическую розетку и останавливается после отключения электропитания .

МОДЕЛЬНЫЙ РЯД GRUNDFOS JP

Центробежный самовсасывающий насос Grundfos JP 3-42

Макс.напор: 42 м
Макс.расход: 3 м³/час
Эл.мощность: 0,72 кВт
Уровень звукового давления: 68 дБ (A)

Центробежный самовсасывающий насос Grundfos JP 4-47

Макс.напор: 47 м
Макс.расход: 4 м³/час
Эл.мощность: 0,85 кВт
Уровень звукового давления: 70 дБ (A)

Центробежный самовсасывающий насос Grundfos JP 4-54

Макс.напор: 54 м
Макс.расход: 4 м³/час
Эл.мощность: 1,13 кВт
Уровень звукового давления: 74 дБ (A)

Центробежный самовсасывающий насос Grundfos JP 5-48

Макс.напор: 48 м
Макс.расход: 5 м³/час
Эл.мощность: 1,49 кВт
Уровень звукового давления: 81 дБ (A)

КАКИМИ ОСОБЕННОСТЯМИ И ПРЕИМУЩЕСТВАМИ ОБЛАДАЕТ GRUNDFOS JP?

1. Самовсасывающий насос.
2. Подъем с глубины до 8 метров благодаря эжектору.
3. Спроектирован для длительной, бесперебойной службы в течение длительного срока.
4. Корпус, вал и соединительные штуцеры насоса JP изготовлены из нержавеющей стали, а рабочее колесо из композитного материала, устойчивого к коррозии.
5. Стабильность работы даже при наличии воздуха в жидкости.
6. Прочная конструкция, обеспечивающая возможность стационарной установки насоса GRUNDFOS JP.
7. Оснащён встроенной термозащитой, обеспечивающей немедленное отключение насоса при недопустимом повышении температуры. Электродвигатель автоматически включается снова после охлаждения до нормальной температуры.
8. Электродвигатель имеет воздушное охлаждение и оснащен большими шарикоподшипниками с постоянной консистентной смазкой и уплотнениями, что обеспечивает бесшумную работу насосу для воды ГРУНДФОС JP.
9. Компактные размеры и удобная форма облегчают использование и перемещение насоса (с помощью специальной ручки, которая крепится к насосу).

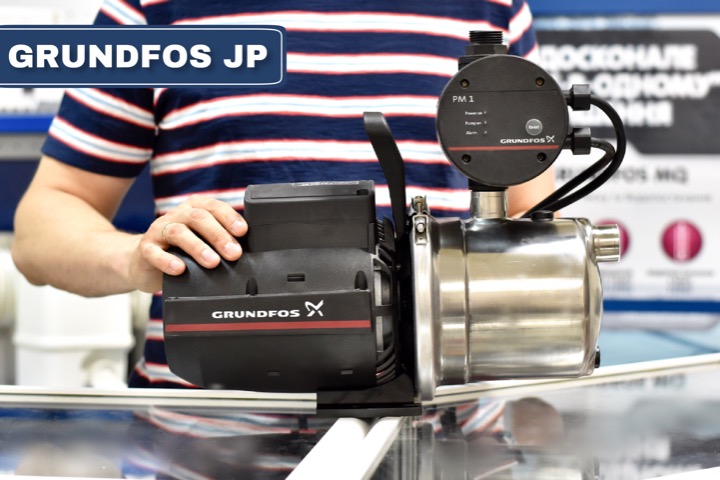

10. При комплектации блоками автоматики GRUNDFOS РМ 1 и РМ 2 насос JP превращается в комплектную автоматическую насосную установку водоснабжения.
11. Идеальный вариант для небольших систем водоснабжения.
12. Все насосы ГРУНДФОС JP проходят приемо-сдаточные испытания на заводе-изготовителе. Дополнительные испытания на месте установки не требуются.
13. Не требует технического обслуживания и периодической диагностики на всём сроке службы.
14. Низкая цена.
15. Гарантия 2 года.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НАСОСА GRUNDFOS JP

Техническое обслуживание насоса для воды JP заключается в содержании изделия в чистоте и регулярной проверке. В зависимости от перекачиваемой среды (наличие взвесей, солей железа, повышенная жёсткость воды) может потребоваться очистка насосной части. Насос не требует периодической диагностики на всём сроке службы.

РЕКОМЕНДАЦИИ ПО МОНТАЖУ МЕХАНИЧЕСКОЙ ЧАСТИ

• Насос GRUNDFOS JP должен устанавливаться горизонтально. Для всасывающих магистралей протяжённостью свыше 10 метров или при высоте всасывания больше 4 метров, диаметр всасывающего трубопровода должен быть больше 1ʺ.
• При работе в режиме всасывания рекомендуется устанавливать во всасывающей магистрали обратный клапан.
• В качестве гибких всасывающих магистралей следует применять армированные шланги. Чтобы избежать попадания в насос твёрдых частиц, во всасывающей магистрали можно установить фильтр.
• На насос не должны передаваться механические усилия от трубной магистрали.
• Для герметизации соединений трубопроводов используйте уплотнительную ленту.
• Подсоедините трубопроводы к входному и выходному патрубкам насоса. Недопустимо использование насоса в качестве опоры для трубопровода. Используйте разводной ключ или аналогичные инструменты.
• Если насос устанавливается над уровнем жидкости, во всасывающем трубопроводе необходим приёмный клапан (для перекачивания из скважин, колодцев, баков или резервуаров). Рекомендуется приёмный клапан с сетчатым фильтром.
• Если насос используется для перекачивания дождевой воды или воды из скважины, колодца, рекомендуется установить фильтр на входе в насос для защиты от песка, гравия или др. взвесей.

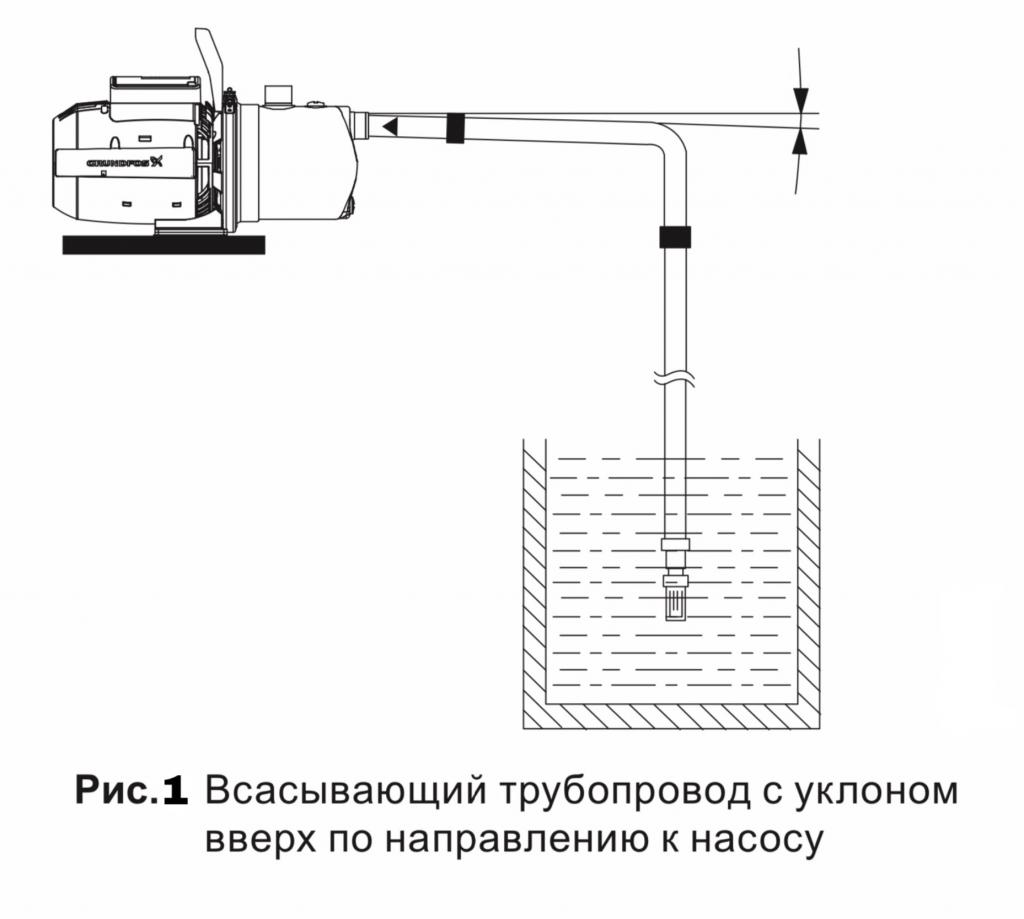

• Чтобы предотвратить образование воздушных карманов, всасывающий трубопровод должен иметь постепенный 5° уклон вверх по направлению к насосу.

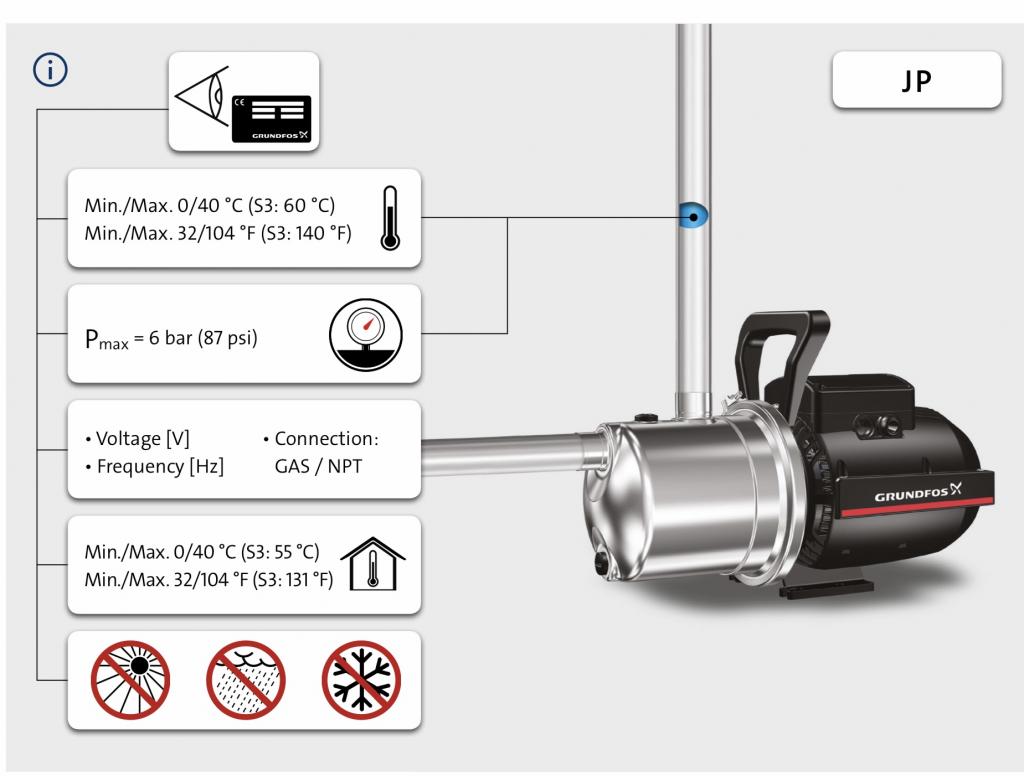

УСТАНОВКА НАСОСА GRUNDFOS JP НА МЕСТЕ ЭКСПЛУАТАЦИИ

Поверхностный самовсасывающий насос GRUNDFOS JP можно устанавливать как внутри помещения, так и снаружи. При установка на улице необходимо использовать укрытия для защиты насоса от прямых солнечных лучей, дождя или снега. Кроме того, рекомендуется устанавливать насос:

• в хорошо проветриваемом помещении для обеспечения охлаждения его компонентов;
• так, чтобы легко можно было выполнить его осмотр, техническое и сервисное обслуживание.
• максимально близко к месту нахождения перекачиваемой жидкости.
• вблизи дренажной трубы или в поддоне, соединённом с дренажным трубопроводом, для отвода возможного конденсата с холодных поверхностей.
• в горизонтальное положение под углом не больше ± 5°.

ВСАСЫВАЮЩИЙ И НАПОРНЫЙ ТРУБОПРОВОДЫ

При подключении всасывающего и напорного трубопроводов необходимо соблюдать следующие общие меры предосторожности:

• Недопустимо использование насоса в качестве опоры для трубопровода. Для крепления трубопровода возле насоса следует использовать кронштейны или другие опоры.
• Внутренний диаметр труб ни в коем случае не должен быть меньше диаметра подключения насоса.

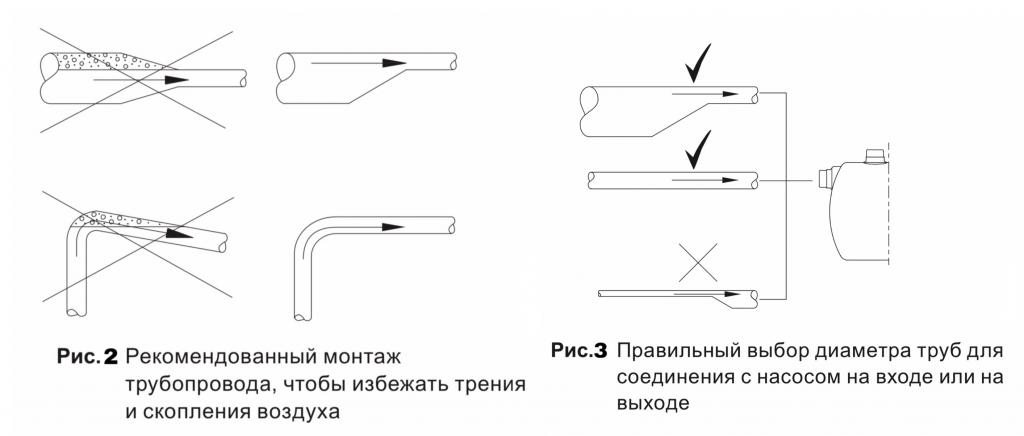

• Трубопроводы должны быть установлены так, чтобы исключить образование воздушных пробок, особенно на стороне всасывания насоса.
• Используйте эксцентрические переходники с конической стенкой, направленной вниз.
• Прокладывать трубопровод нужно, по возможности, по прямой, избегая ненужных изгибов с коленами . Чтобы уменьшить потери на трение, мы рекомендуем отводы 90° со стандартным радиусом скругления.


• Всасывающий трубопровод должен быть по возможности прямым; в идеале длина трубы должна быть в десять раз больше её диаметра.
• Если это возможно, всасывающий трубопровод следует проложить горизонтально. Небольшой уклон вверх к насосам рекомендуется для улучшения всасывания, уклон вниз повышает положительный подпор.
• Короткая труба должна быть больше или того же диаметра, что и диаметр всасывающего патрубка.
• Более длинные трубы должны быть на один или два размера (в зависимости от длины) толще.

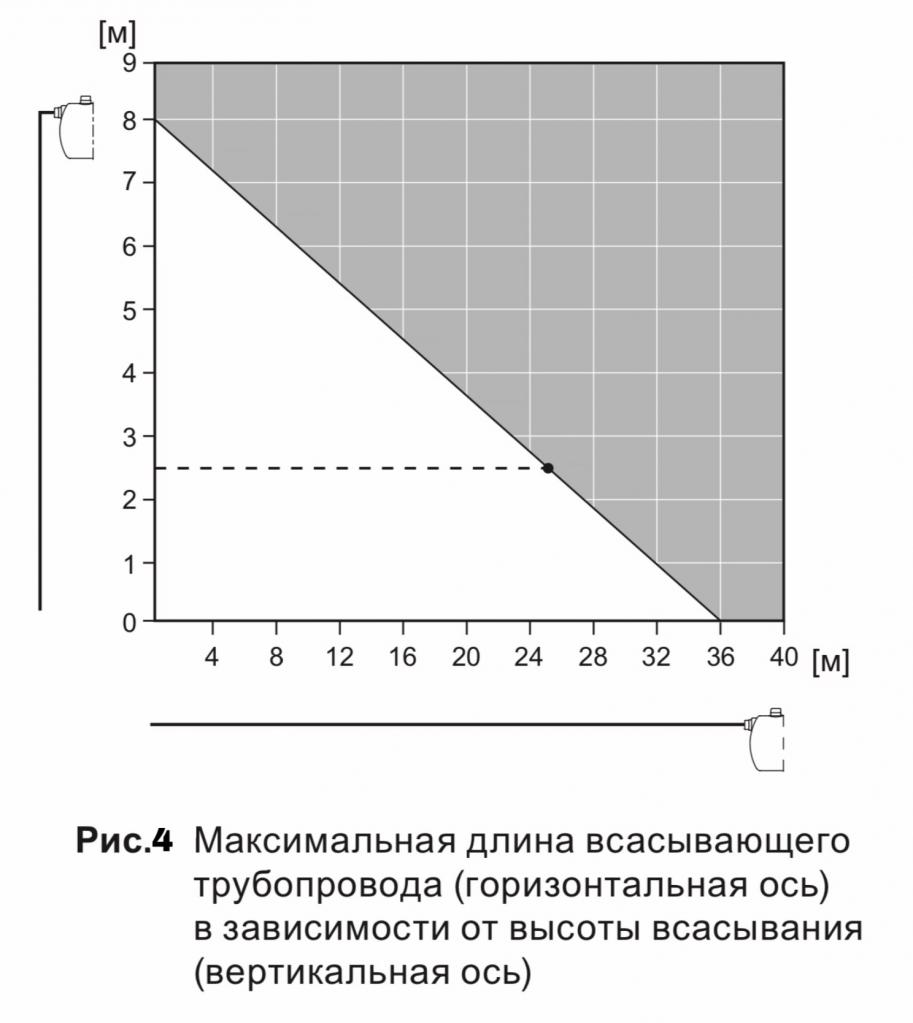

ДЛИНА ВСАСЫВАЮЩЕГО ТРУБОПРОВОДА И ВЫСОТА ВСАСЫВАНИЯ

Длина всасывающего трубопровода самовсасывающих насосов зависит от высоты всасывания. Рекомендованная максимальная длина всасывающего трубопровода в соответствии с высотой всасывания представлена на рисунке ниже. В примере показано, что если высота всасывания 2,5 м, то длина всасывающего трубопровода должна быть не больше 25 м.

ПРИМЕРЫ МОНТАЖА GRUNDFOS JP

Рекомендуется следовать приведённым примерам монтажа. Клапаны не входят в комплект поставки насосной установки.

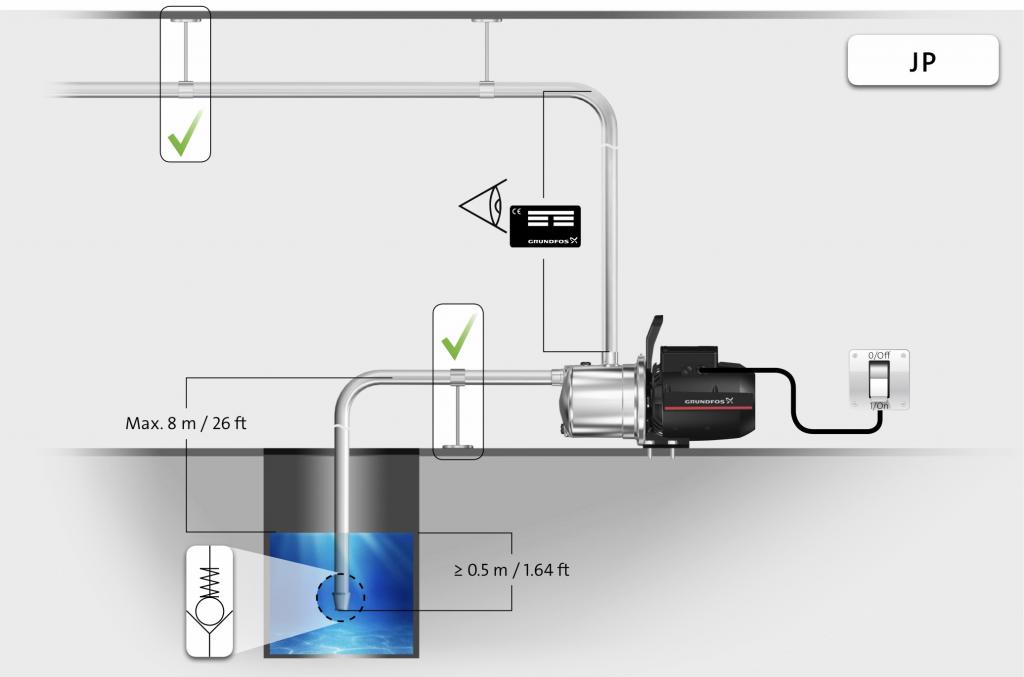

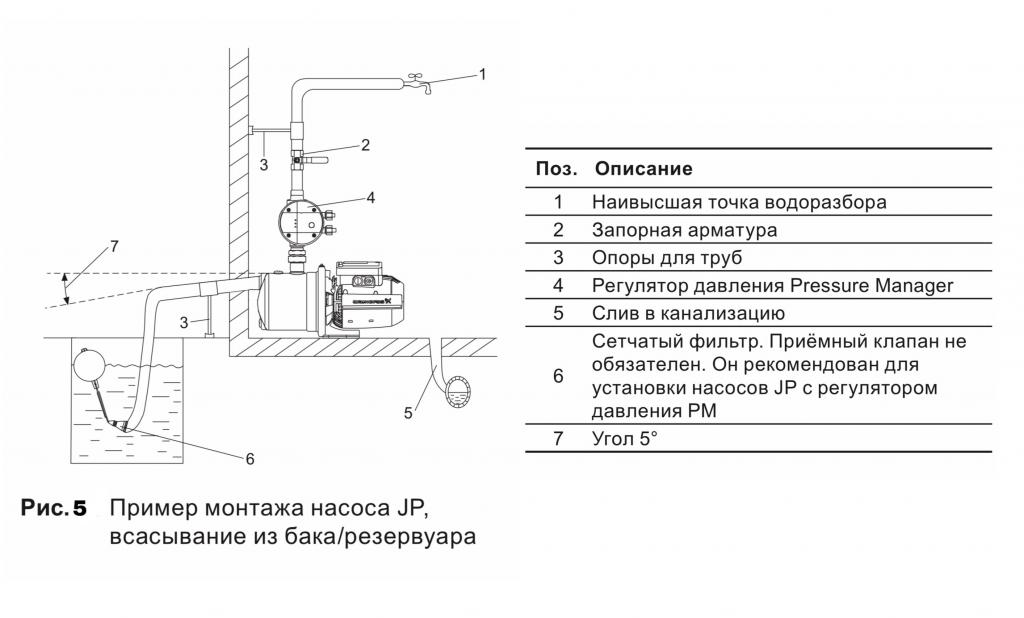

1. Всасывание из бака/резервуара

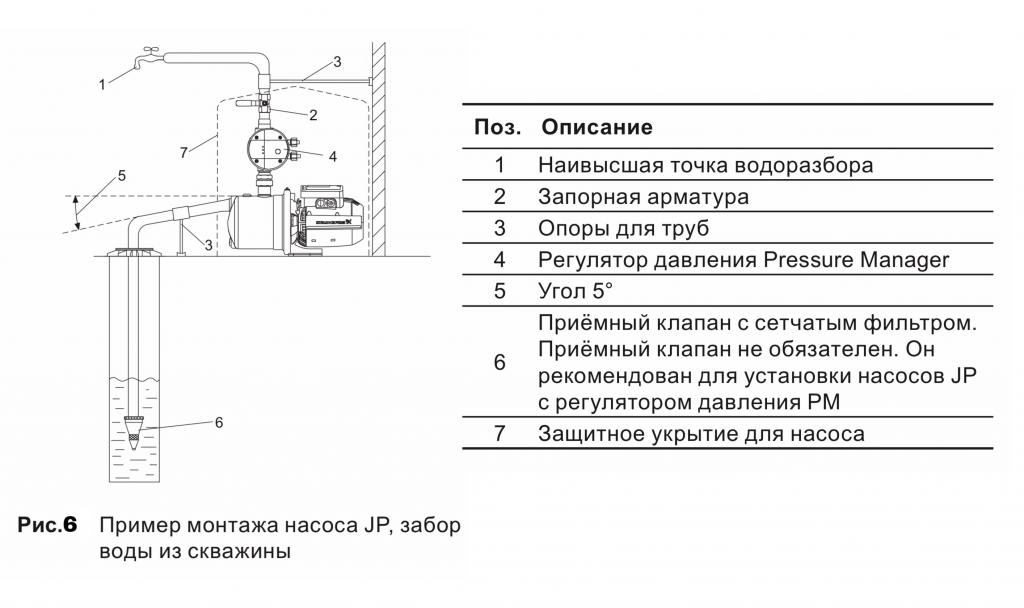

2. Забор воды из скважины

ПУСК НАСОСА GRUNDFOS JP

После монтажа насоса выполните следующее:
1 . Откройте все задвижки. Убедитесь в том, что подача воды на стороне всасывания насоса достаточная.
2 . Чтобы запустить насос, включите питание. В режиме всасывания до начала нагнетания воды насосом может пройти до пяти минут. Это время зависит от протяжённости и диаметра впускной трубы.
3 . Для удаления воздуха из системы откройте кран в самой высокой и удалённой от насоса точке водоразбора.
4 . После того как из крана потечёт вода, закройте его.
5 . Подготовка к пуску завершена – насос готов к работе.

Подводя итог всему выше сказанному, хотелось бы добавить, что если вам нужен надежный, долговечный, высококачественный, но недорогой насос для водоснабжения, то GRUNDFOS JP — оптимальное решение. Мы в этом уже убедились, а теперь и вас приглашаем к нам узнать новый насос JP поближе и лично убедиться, что он прекрасен во всём. И пусть GRUNDFOS JP не такой «умный» как GRUNDFOS SCALA2, но со своими задачами он справляется превосходно, а при использовании совместно с блоками автоматики PM1 или PM2 насос JP превращается в насосную станцию ГРУНДФОС и эффективно работает в автоматическом режиме.

GRUNDFOS JP + GRUNDFOS PM = простое, надежное и удобное решение для водоснабжения в условиях ограниченного бюджета.
