Как подключить насосную станцию

Как подключить насосную станцию

Сегодня владельцы загородных домов не представляют свою жизнь без воды в жилье. В городских квартирах этот вопрос решается централизованно. А вот в частных домостроениях при отсутствии водопровода необходимо его обустраивать локально. Для этого понадобится скважина или колодец и специальное оборудование, получившее название станции водоснабжения.

Функция этого агрегата – перекачка воды из источника в дом или любое другое место на участке. Осуществление монтажа насосной станции лучше доверить специалистам. Однако если по каким-либо причинам их приезд невозможен, сделать это можно своими руками. Но для начала надо вооружиться максимумом информации об устройстве оборудования, условиях и алгоритме его функционирования, правилах подключения насосной станции.

Устройство и принцип действия

Первое, в чем надо разобраться – почему надо устанавливать станцию, а не просто поверхностный или глубинный насос. Ведь это обойдется намного дешевле. Такое утверждение верно только на первый взгляд. И первым же опровергающим его фактором является то, что электронасосу обеспечивается установкой гораздо более щадящий режим функционирования. Ему не придется каждый раз включаться и выключаться при подаче и отключении электричества. Установка – насос+автоматика – будет регулировать включение и выключение насоса в зависимости от того, открыт или закрыт кран. А значит, и прослужить он сможет намного дольше. Другие задачи, решить которые позволит установка насосной станции, это:

  • бесперебойность подачи воды в любую точку;
  • обеспечение стабильного напора;
  • недопущение возникновения в водопроводе и системе отопления воздушных пробок;
  • возможность подачи воды в течение определенного времени при неработающем насосе (поломка, отключение электроэнергии).

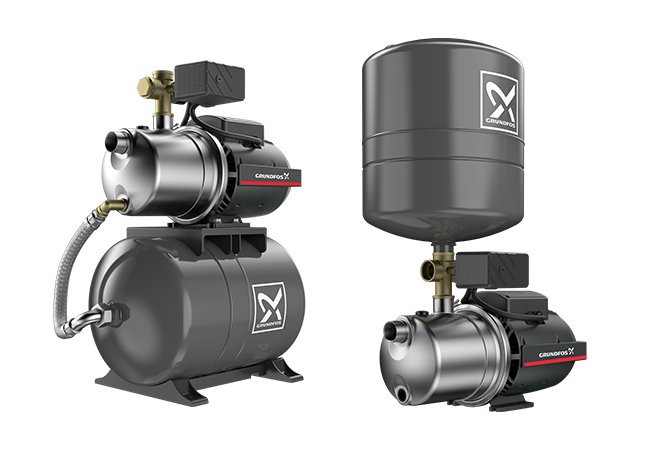

Этих доводов вполне достаточно, чтобы развеять сомнения по поводу установки/не Насосные станции Grundfos и станции водоснабжения Грундфос — лучшее решение для организации системы водоснабжения частного домаустановки бытовой насосной станции. Теперь перейдем к ее конструктивным особенностям и работе. Типовой агрегат включает в себя следующие основные элементы:

  • насос (поверхностный или погружной);
  • фильтр;
  • гидроаккумулятор (другое название гидро- или мембранный бак);
  • автоматика;
  • манометр;
  • реле давления;
  • обратный клапан;
  • водозаборный и антивибрационный шланг.

Насосное приспособление поверхностного типа устанавливается при необходимости перекачивать воду из колодца глубиной до 8 метров. Для скважин и колодезных приспособлений с более глубоким залеганием жидкости обычно используется погружной насос. Хотя это может быть и поверхностный аппарат, но его необходимо оснастить эжектором. В водоем опускается водозаборный шланг с фильтром на конце. Последний элемент препятствует попаданию в насос твердых механических примесей.

Гидроаккумулятор – это емкость в виде металлического бака, в который по трубе поступает вода от насоса. Затем из него осуществляется распределение воды по точкам. Внутри гидробак разделен на две части резиновой перегородкой-мембраной. В одной половине находится закачиваемая насосом вода, а в другой – воздух.

Задача обратного клапана – предупредить движение выкачанной воды обратно в колодец или скважину. Блоки автоматики необходимы для автоматического включения и выключения насоса посредством замыкания и размыкания реле. На манометре отображаются показания текущей величины давления в трубах водопровода. Антивибрационный шланг предупреждает возможность возникновения в системе гидроудара (резкого перепада давления из-за изменения скорости потока воды).

Схематически функционирование полностью готовой к работе насосной станции с любым типом насоса и различными видами источника воды разной глубины выглядит следующим образом:

В одной части гидробака находится определенное количество воздуха, а в другую закачивается вода из подземного источника с помощью включенного насоса. Жидкость натягивает разделяющую резервуар мембрану, давление между ними уравновешивается, насосное устройство прекращает подачу воды (отключается), обратный клапан закрывается.

Когда начинается потребление воды, мембрана сжимается из-за снижения давления, жидкость выталкивается в трубопровод через напорный патрубок и поступает в кран. Чем большее ее количество использовано, тем ниже в системе давление. Когда оно достигает минимальной отметки, происходит автоматический запуск насоса посредством реле. Вода в гидроаккумуляторе накапливается снова, насосный аппарат отключается, цикл повторяется.

Монтаж и подключение насосной станции

Производители насосного оборудования из разных стран предлагают множество моделей готовых к использованию станций. В них все элементы четко подобраны и протестированы. Те же, кто хочет сэкономить, могут собрать агрегат самостоятельно, предварительно купив весь набор комплектующих. Сделать это совсем не просто. Ведь надо рассчитать:

  • дебет источника воды по определенной формуле;
  • определить объем водопотребления;
  • разобраться с характеристиками скважины и т.д.

Для эффективной работы насосной станции ее элементы надо приобретать в соответствии с этими параметрами. Сам монтаж начинается не с поиска ответа на вопрос, как установить насосную станцию, а где это сделать. Другими словами – с выбора места для установки агрегата. Хотя в идеале оно должно быть оборудовано еще на стадии возведения дома в специально отведенном для этой цели помещении. К месту монтажа агрегата предъявляются следующие требования:

  • максимально близкое расположение к источнику воды;
  • комфортный тепловой режим;
  • возможность свободного доступа для проведения технического обслуживания.

Соответствовать этим требованиям в большей или меньшей мере может отдельное помещение, кессон или уже имеющаяся на территории участка постройка. Но идеальным вариантом является подвальное помещение. Желательно, чтобы оно было отапливаемым. Опорной площадкой для установки станции может быть основание, залитое бетоном или плита из этого же материала, а также деревянный щит. Главное, чтобы агрегат стоял на нем ровно, без всяких наклонов и перекосов. В отдельных случаях его закрепляют на кронштейнах прямо в колодце, если позволяет его глубина и ширина.

Саму сборку с последующим подключением желательно делать в теплую сухую погоду. Последовательность того, как собрать и подключить насосную станцию, представлена в следующей схеме:

  • установить фильтр грубой очистки и обратный клапан на заборный шланг;
  • присоединить верхнюю часть этого всасывающего элемента к патрубку на входе в насос;
  • напорный патрубок насосного аппарата соединить при помощи шланга с входным патрубком гидробака;
  • смонтировать на нем реле, осуществляющее автоматическое выключение/включение агрегата.

Насосная станция готова к выполнению своих функций. Остается подключить ее к системе водоснабжения. Для этого можно использовать жесткую трубу или гибкий шланг. Чтобы упростить процедуру отключения насосной станции от водопроводной системы в случае необходимости ее демонтажа для проведения ремонта или технического обслуживания, на напорную и входную магистраль оборудования настоятельно рекомендуется установить трубопроводные краны с запирающими элементами сферической формы (такие краны называют еще шаровыми).

Автоматика не ограничивается только реле давления. Она может включать датчики наличия воды в трубопроводной системе и контроля нагрева корпуса насоса. Перед запуском станции в эксплуатацию на реле необходимо отрегулировать необходимые показатели минимального и максимального давления, при которых оно должно срабатывать и автоматически запускать или останавливать насос. Делается это с помощью специальных винтов и двух пружин.

Если реле давления отрегулировано правильно, оно не только запускает и останавливает работу агрегата в нужный момент, но и гарантирует бесперебойную подачу жидкости в накопительную емкость без скачков. Последний «штрих» – подключение полностью собранной станции к источнику электроэнергии и произвести ее тестовый запуск.

Насосные станции Grundfos

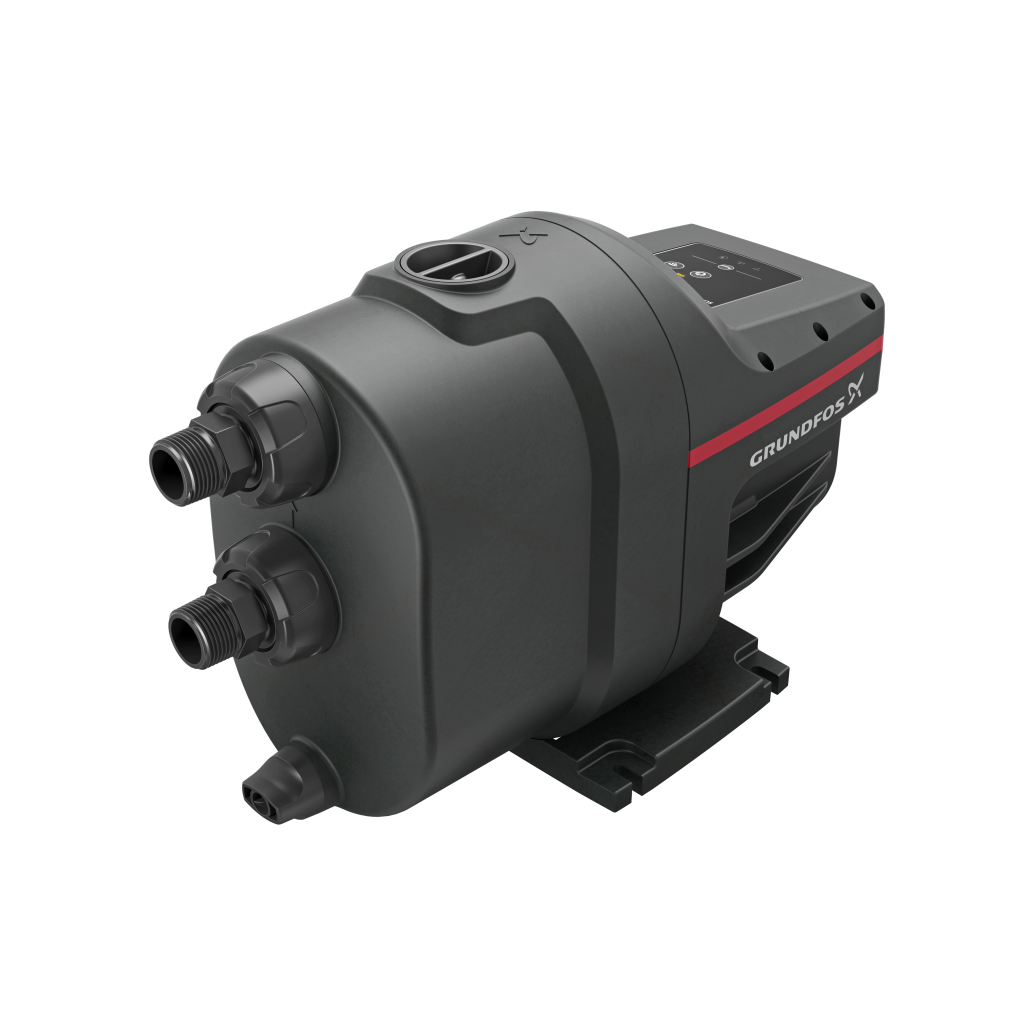

Поскольку только качественное надежное устройство способно обеспечить бесперебойное водоснабжение на многие годы, еще раз рекомендуем вам отдать Насосная установка Grundfos Scala2 / Грундфос Скалапредпочтение уже готовым к использованию насосным станциям заслуживающих доверие изготовителей. Это, прежде всего, продукция датского концерна Grundfos, который является брендом №1 на мировом рынке насосной продукции. Особой популярностью пользуются изделия марки Grundfos MQ, отличающиеся оптимальным соотношением качества и цены.

Подбором и реализацией продукции этого производителя в Украине занимается компания «ВИК-21» — официальный дилер Grundfos с 17-летним опытом. Купить ее можно через интернет, оформив заказ с доставкой по телефону или онлайн. У нас можно приобрести бытовые насосные станции Grundfos:

  • Scala2 3-45 и Scala1 5-55;
  • JP 4-47 PT-H и Grundfos JP 5-48 PT-H;
  • CMBE 3-62.

В каталоге компании «ВИК-XXI» также представлен большой выбор оригинальных поверхностных и погружных насосов, всех элементов для самостоятельной сборки станции по цене от производителя. Вы сделаете единственно правильный выбор, став нашим клиентом.
