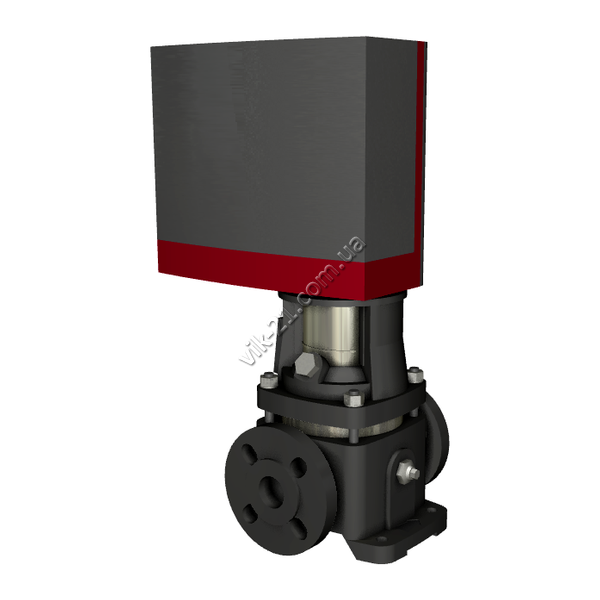

Насос вертикальный Grundfos CRE 5-2 3x400V (98390028)

Не указана цена за шт
В наличии
Запросить цену
Артикул: 98390028
(1)
Регулируемый трехфазный многоступенчатый насос в чугунном корпусе с круглым фланцем DN 25/32.
Характеристики
Артикул 98390028
Производитель Grundfos
Страна регистрации бренда Дания
Страна-производитель товара Венгрия
Гарантия 2 года
Макс. напор, м 19.8
Макс. расход, м³/ч 9.2
Напряжение, В 3 x 400
Номинальный ток, А 1.35
Монтажная длина, мм 250
Тип присоединений фланцевое
Вход насоса DN32
Выход насоса DN32
Допустимое давление PN, бар 25
Вес нетто, кг 27.4
Вес брутто, кг 30.3
Объем упаковки, м³ 0.143

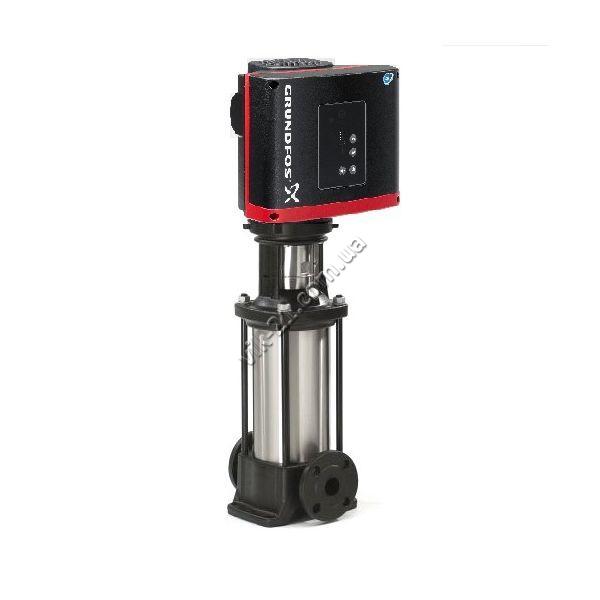

Регулируемый вертикальный многоступенчатый насос Grundfos CRE 5-2 A-FGJ-A-E-HQQE 3x400 В


Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью комбинированных фланцев стандартов DIN-ANSI-JIS.

Насос оснащен синхронным 3-фазным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:

  • «Питание включено»: Электродвигатель работает (вращающиеся зелёные индикаторы) или не работает (постоянно включённые зелёные индикаторы).
  • «Предупреждение»: Электродвигатель по-прежнему работает (вращающиеся жёлтые индикаторы) или остановился (постоянно включённые жёлтые индикаторы).
  • «Аварийный сигнал»: Электродвигатель остановился (мигающие красные индикаторы).

Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление».

Клеммная коробка содержит несколько входов и выходов, что позволяет использовать электродвигатель в самых современных установках, требующих большого количества входов и выходов для настройки:

  • два выделенных цифровых входа;
  • три аналоговых входа, 0(4)-20 мА, 0-5 В, 0-10 В, 0,5 - 3,5 В;
  • подача напряжения 5 В на потенциометр и датчик;
  • один аналоговый вход, 0-10 В, 0(4)-20 мА;
  • два настраиваемых цифровых входа или выходы с разомкнутым коллектором;
  • два входа Pt100/Pt1000;
  • LiqTec, вход датчика системы защиты от сухого хода;
  • вход и выход цифрового датчика Grundfos;
  • подача напряжения 24 В на датчики;
  • два выхода сигнального реле (беспотенциальные контакты);
  • соединение GENIbus;
  • интерфейс для CIM-модуля шины связи Grundfos.

Жидкость:
Рабочая жидкость:    Вода
Диапазон температур жидкости:    -20 .. 120 °C
Температура перекачиваемой жидкости:    20 °C
Плотность:    998.2 кг/м³

Технические данные:
Скорость насоса, при которой расчитаны его характеристики:    3447 об/м
Номинальный расход:    6.9 м³/ч
Номинальный напор:    12.9 м
Расположение насоса при монтаже:    ВЕРТИКАЛЬН.
Тип установки уплотнения:    Одинарное

Код торцевого уплотнения вала:    HQQE
Сертификаты на шильдике:    CE, EAC,ACS
Допуски по рабочим хар-кам:    ISO9906:2012 3B

Материалы:
Основание:    Чугун
     EN 1561 EN-GJL-200
     ASTM A48-25B
Рабочее колесо:    Нержавеющая сталь
Рабочее колесо, EN/DIN:    EN 1.4301
Рабочее колесо, AISI/ASTM:    AISI 304
Подшипник:    SIC

Монтаж:
Максимальная температура окружающей среды:    50 °C
Макс. рабочее давление:    25 бар
Макс. давление при заданной темп-ре:    25 бар / 120 °C
     25 бар / -20 °C
Трубное присоединение:    DIN / ANSI / JIS
Размер всасывающего патрубка:    DN 25/32
Размер напорного патрубка:    DN 25/32
Допустимое давление:    PN 25
Размер входного фланца:    250 lb
Размер фланца электродвигателя:    FT85

Данные электрооборудования:
Стандарт электродвигателя:    IEC
Тип электродвигателя:    71A
Класс энергоэфф-ти:    IE5
Номинальная мощность - P2:    0.55 кВт
Энергия (Р2), необходимая для насоса:    0.55 кВт
Частота питающей сети:    50 Hz
Номинальное напряжение:    3 x 380-500 В
Номинальный ток:    1.35-1.30 A
Cos фи - характеристика мощности:    0.77-0.61
Номинальная скорость:    360-4000 об/м
Энергоэффективность:    85.9%
Эффективность электродвигателя при полной нагрузке:    85.9 %
Степень защиты (IEC 34-5):    IP55
Класс изоляции (IEC 85):    F
Номер электродвигателя:    98248297

Система управления:
Преобразователь частоты:    Встроен.
Датчик давления:    Н

Другое:
Минимальный индекс эффективности, MEI ≥:    0.57
Вес(Нетто):    27.4 кг
Вес(Брутто):    30.3 кг
Объем поставки:    0.143 м³
Danish VVS No.:    385942702
Cтрана происхождения:    HU
ТН ВЭД ЕАЭС Код:    8413708900
