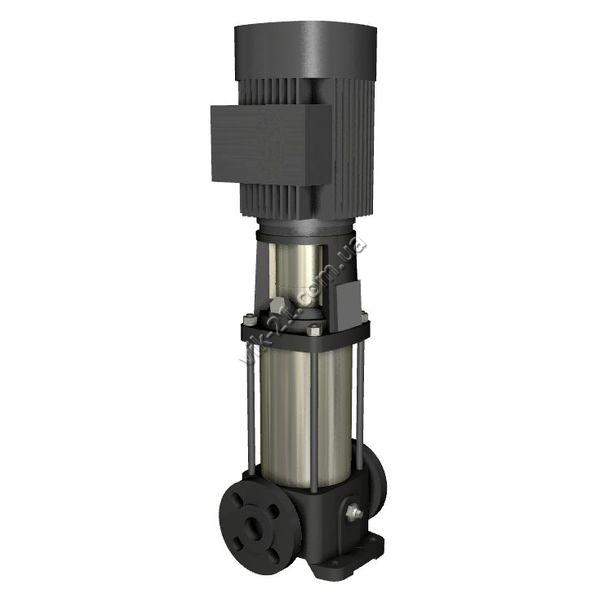

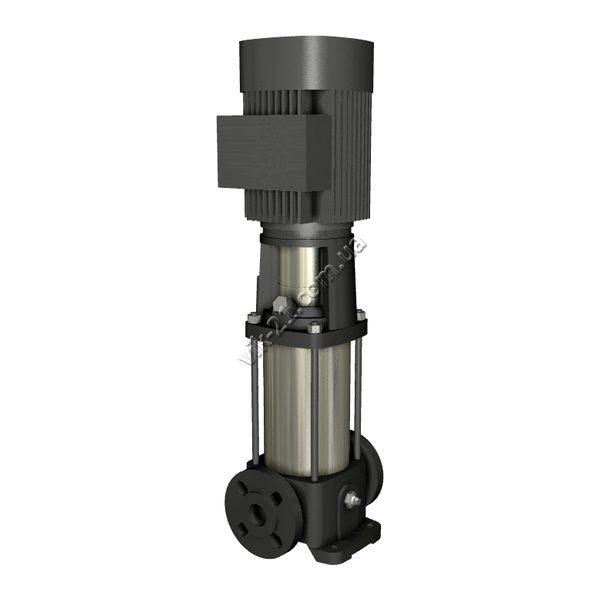

Насос вертикальный Grundfos CR 5-9 3х400V (96517043)

Вертикальный многоступенчатый насос Grundfos CR 5-9 A-FGJ-A-E-HQQE 3х400 В

Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью комбинированных фланцев стандартов DIN-ANSI-JIS.

Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2896 об/м
Номинальный расход: 5.8 м³/ч
Номинальный напор: 47.7 м
Количество ступеней: 9
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQE

Материалы:

Основание и головная часть: Чугун
Основание и головная часть EN/DIN: EN 1561 EN-GJL-200
Основание и головная часть AISI/ASTM: ASTM A48-25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо EN/DIN: EN 1.4301
Рабочее колесо AISI/ASTM: AISI 304
Подшипник: SIC

Монтаж:

Максимальная температура окружающей среды: 60 °C
Диапазон температур жидкости: -20 .. 120°C
Макс. рабочее давление: 25 бар
Макс. давление при заданной темп-ре: 25 бар / 120 °C, 25 бар / -20 °C
Трубное присоединение: DIN / ANSI / JIS
Размер всасывающего патрубка: DN 25/32
Размер напорного патрубка: DN 25/32
Допустимое давление: PN 25
Размер входного фланца: 250 lb
Размер фланца электродвигателя: FT115

Данные электрооборудования:

Стандарт электродвигателя: IEC
Тип электродвигателя: 90SD
Класс энергоэфф-ти: IE3
Номинальная мощность - P2: 1.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 220-240D/380-415Y В
Номинальный ток: 5.70/3.30 A
Пусковой ток: 750-820 %
Cos фи - характеристика мощности: 0.84-0.78
Номинальная скорость: 2890-2910 об/м
Энергоэффективность: IE3 84,2%
Эффективность электродвигателя при полной нагрузке: 84.2 %
Эффективность двигателя при 3/4 нагрузки: 86.4 %
Эффективность электродвигателя при 1/2 нагрузки: 86.0 %
Количество полюсов: 2
Степень защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.

Другое:

Минимальный индекс эффективности, MEI ≥: 0.57
Вес(Нетто): 38 кг
Вес(Брутто): 42 кг
Объем поставки: 0.092 м³

Гарантия: 2 года
