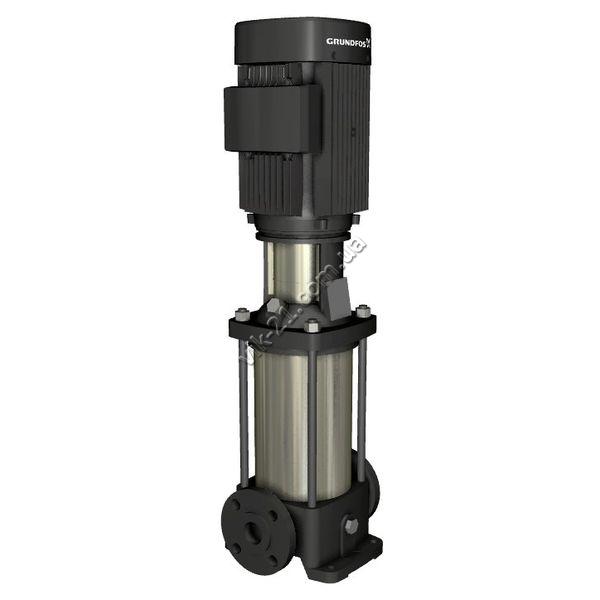

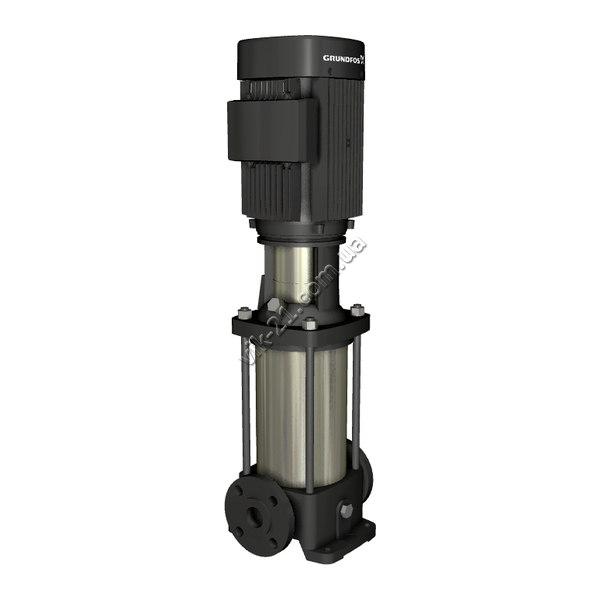

Насос вертикальный Grundfos CR 10-9 3х400V (96501218)

Вертикальный многоступенчатый насос Grundfos CR 10-9 A-FJ-A-E-HQQE 3х400 В

Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью комбинированных фланцев стандартов DIN-JIS.

Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2902 об/м
Номинальный расход: 10 м³/ч
Номинальный напор: 72.3 м
Количество ступеней: 9
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQE

Материалы:

Основание и головная часть: Чугун
Основание и головная часть EN/DIN: EN 1561 EN-GJL-200
Основание и головная часть AISI/ASTM: ASTM A48-25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо EN/DIN: EN 1.4301
Рабочее колесо AISI/ASTM: AISI 304
Подшипник: SIC

Монтаж:

Максимальная температура окружающей среды: 60 °C
Диапазон температур жидкости: -20 .. 120°C
Макс. рабочее давление: 16 бар
Макс. давление при заданной темп-ре: 16 бар / 120 °C, 16 бар / -20 °C
Трубное присоединение: DIN / JIS
Размер всасывающего патрубка: DN 40
Размер напорного патрубка: DN 40
Допустимое давление: PN 25
Размер входного фланца: 300 lb
Размер фланца электродвигателя: FT130

Данные электрооборудования:

Стандарт электродвигателя: IEC
Тип электродвигателя: 100LC
Класс энергоэфф-ти: IE3
Номинальная мощность - P2: 3 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D В
Номинальный ток: 6.3 A
Пусковой ток: 840-920 %
Cos фи - характеристика мощности: 0.87-0.82
Номинальная скорость: 2900-2920 об/м
Энергоэффективность: IE3 87.1 %
Эффективность электродвигателя при полной нагрузке: 87.1 %
Эффективность двигателя при 3/4 нагрузки: 88.0 %
Эффективность электродвигателя при 1/2 нагрузки: 87.7 %
Количество полюсов: 2
Степень защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC

Другое:

Минимальный индекс эффективности, MEI ≥: 0.7
Вес(Нетто): 61 кг
Вес(Брутто): 65 кг
Объем поставки: 0.13 м³

Гарантия: 2 года
