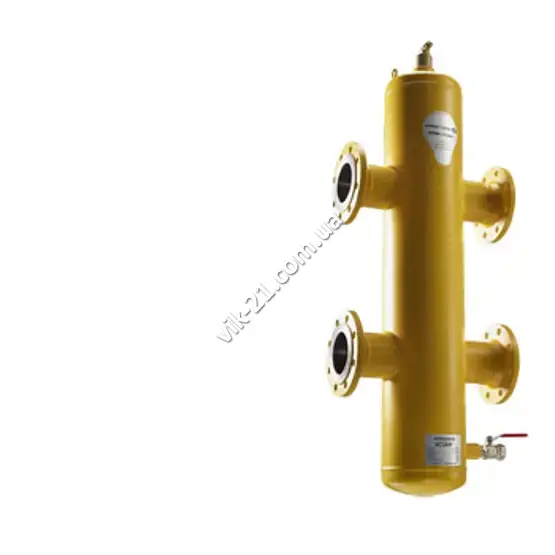

Гидр.стрелка (сталь) DN100 Станд (фланец) (XC100F)

Стальной гидравлический (воздушный) деаэратор и сепаратор шлама с фланцевым соединением ДУ50-ДУ300 РУ16

Преимущества сепаратора шлама и деаэратора XC-F SpiroCross с гидравлической компенсацией
Один компонент выполня ет три функции
Всего четыре соединения вместо восьми
Оптимальное гидравлическое уравновешивание между первичным и вторичным насосами
Технология SpiroTube гарантирует минимальное перемешивание жидкости и, следовательно, лучший перепад температур
Применимо к смеси этиленгликоль / вода 50/50 (по объему)
Активная деаэрация и удаление шлама
Сепарация и удаление мельчайших пузырьков воздуха и частиц шлама
Постоянный низкий уровень перепада давления
Компактная конструкция и ограниченная высота сборки благодаря технологии SpiroTube
Фланцевые соединения PN16
Диаметры соединений составляют от ДУ50 до ДУ300 (большие диаметры соединений доступны по запросу)
Исключительная гарантия


Технические данные
Среда: Вода/гликоль (макс.50%)
Макс. V потока: 1,5 m/s
Расход воды м/с: 47,0 m3/h
Макс.рабочее давление: 10 bar-g
Макс.температура: 110 °C
Δp при макс.расходе: 3,7 kPa

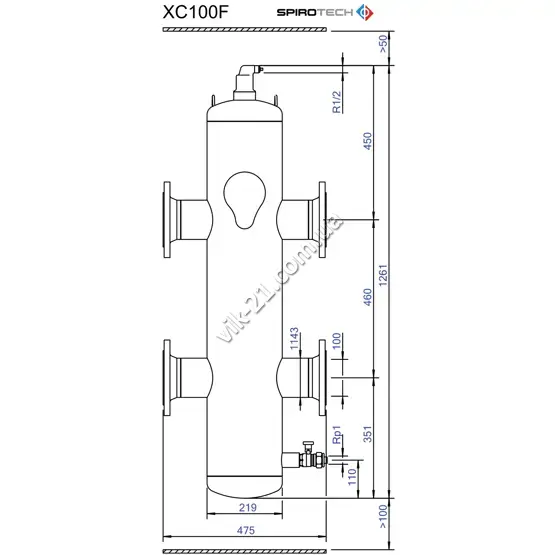

Чертеж прибора: EN 13445
Контроль качества
Испыт. давление: 7
Тестир.среда: Воздух
Сертификат: нет
Произв. в соответствии с 2014/68/EU: да
Сертификаты на материалы: нет
Схема: нет
Сварочные операции: нет
Тест свар. операций (X-ray: 10%): нет
Проверка корпуса: нет
Корпус
Корпус: S235 JRG2 (St.37)
Подсоединения: S235 JRG2 (St.37)
Фиттинги: S235 JRG2 (St.37)
Фланцы (EN 1092-1 PN16): P250GH
Подставка: S235 JRG2 (St.37)
Клапан воздухоотводчика: Латунь
Герметичность клапана: Витон
Поплавок: РР
Spiro- труба Внутрення труба: S235 JRG2 (St.37)
Spiro- труба Сетка: Медь
Spiro- труба Припой: Олово
Краска: Стандарт
Цвет: Желтый (RAL 1003)
Воздушный клапан: Латунь ник
