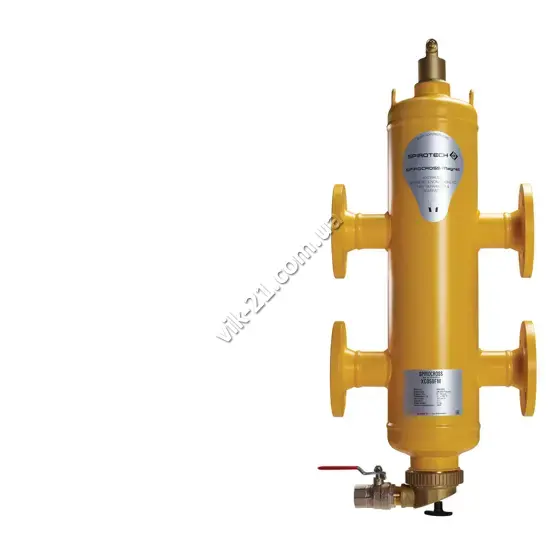

Гидр.стрелка (сталь) DN065 Станд (флан+магн) (XC065FM)

Стальной гидравлический (воздушный) деаэратор и сепаратор шлама с магнитом с фланцевым соединением ДУ50-ДУ300 РУ16

Преимущества сепаратора шлама и деаэратора SpiroCross с гидравлической компенсацией (developed for Remeha)
Один компонент выполняет три функции
Всего четыре соединения вместо восьми
Оптимальное гидравлическое уравновешивание между первичным и вторичным насосами
Технология SpiroTube гарантирует минимальное перемешивание жидкости и, следовательно, лучший перепад температур
Применимо к смеси этиленгликоль / вода 50/50 (по объему)
Активная деаэрация и удаление шлама
Сепарация и удаление мельчайших пузырьков воздуха и частиц шлама
Постоянный низкий уровень перепада давления
Компактная конструкция и ограниченная высота сборки благодаря технологии SpiroTube
Фланцевые соединения PN16
Диаметры соединений - DN65 или DN100
Исключительная гарантия

Технічні характеристики
Рідина (для установки): Вода / Гліколь (макс. 50%)
Номінальна швидкість потоку: 1,5 м/с
Номінальний дебіт: 12,5 м3/год
Максимальний тиск системи: 10 бар-г
Максимальна температура: 110 °C
Δp при номінальному дебіті: 2,9 кПа
Норма проектування: EN 13445
Контроль якості
Тиск випробування (бар): 7
Рідина випробування: Повітря
Сертифікація випробування: немає
Створення та виробництво згідно з 2014/68/EU: так
Сертифікація матеріалів: немає

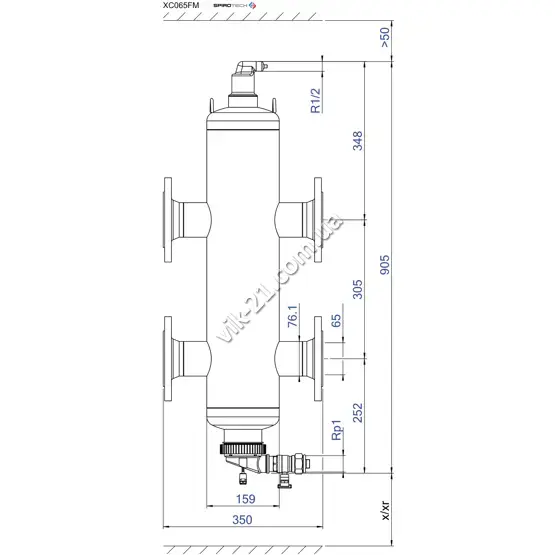

Креслення: немає
Процедури зварювання: немає
Огляд зварювання (Рентген: 10%): немає
Огляд службою контролю: немає
Матеріали конструкції
Корпус: S235 JRG2 (St.37)
З'єднання: S235 JRG2 (St.37)
Арматура: S235 JRG2 (St.37)
З'єднання фланцеві (EN 1092-1 PN16):
P250GH
Днища: S235 JRG2 (St.37)
Кришка для вентиляції: Латунь
Закриття клапана: Вітон
Поплавок: ПП
Spirotube Труба: S235 JRG2 (St.37)
Spirotube Кабель: Мідь
Spirotube Зварка: Олово (SnCu3)
Лак: Стандартний
Колір: Жовтий (RAL 1003)
Сухий кишенька: Мідь, Латунь
Магніт: Неодимій
Зливний клапан: Нікельована латунь
