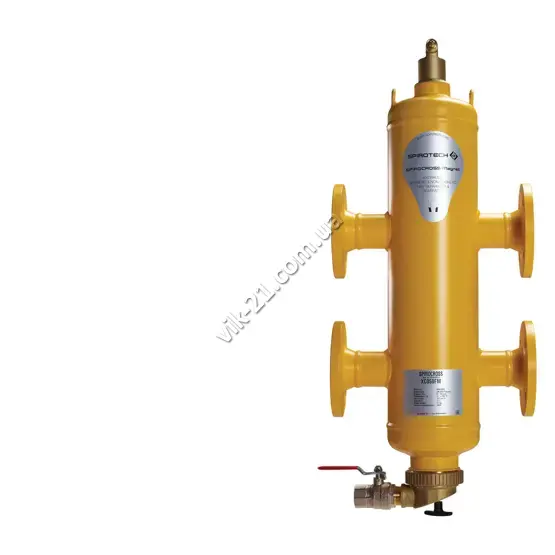

Гидр.стрелка (сталь) DN100 Станд (фланець+магн.) (XC100FM)

Стальной гидравлический (воздушный) деаэратор и сепаратор шлама с фланцевым соединением ДУ50-ДУ300 РУ16

Преимущества сепаратора шлама и деаэратора XC-F SpiroCross с гидравлической компенсацией
Один компонент выполня ет три функции
Всего четыре соединения вместо восьми
Оптимальное гидравлическое уравновешивание между первичным и вторичным насосами
Технология SpiroTube гарантирует минимальное перемешивание жидкости и, следовательно, лучший перепад температур
Применимо к смеси этиленгликоль / вода 50/50 (по объему)
Активная деаэрация и удаление шлама
Сепарация и удаление мельчайших пузырьков воздуха и частиц шлама
Постоянный низкий уровень перепада давления
Компактная конструкция и ограниченная высота сборки благодаря технологии SpiroTube
Фланцевые соединения PN16
Диаметры соединений составляют от ДУ50 до ДУ300 (большие диаметры соединений доступны по запросу)
Исключительная гарантия

Жидкость (установочная): Вода / Гликоль (макс. 50%)
Номинальная скорость потока: 1,5 м/с
Номинальный расход: 47,0 м3/ч
Максимальное давление системы: 10 бар-г
Максимальная температура: 110 °C
Δp при номинальном расходе: 3,7 кПа
Стандарт проектирования: EN 13445
Контроль качества
Давление испытания (бар): 7
Испытательная жидкость: Воздух
Сертификация испытания: отсутствует
Создание и производство в соответствии с 2014/68/EU: да
Сертификация материалов: отсутствует
Чертеж: отсутствует
Процедуры сварки: отсутствуют
Контроль сварки (рентген: 10%): отсутствует
Контроль службой контроля: отсутствует
Материалы конструкции
Корпус: S235 JRG2 (St.37)
Соединения: S235 JRG2 (St.37)
Фитинги: S235 JRG2 (St.37)
Фланцевые соединения (EN 1092-1 PN16):
P250GH
Днища: S235 JRG2 (St.37)
Крышка для вентиляции: Латунь
Закрытие клапана: Витон
Поплавок: ПП
Spirotube Труба: S235 JRG2 (St.37)
Spirotube Кабель: Медь
Spirotube Сварка: Олово (SnCu3)
Лак: Стандартный
Цвет: Желтый (RAL 1003)
Сухой карман: Медь, Латунь
Магнит: Неодимовый
Сливной клапан: Никелированная латунь
