Контроллер давления Grundfos PM TWIN

7 187 грн. Экономия 719 грн. 6 468 грн. за шт
Нет в наличии
Заказать товар Сообщить о поступлении
Сообщить о поступлении

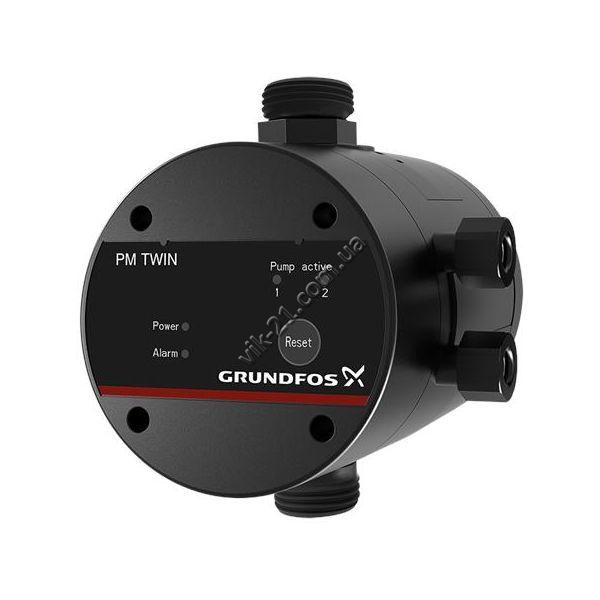

Контроллер давления Grundfos PM TWIN
Контроллер давления Grundfos PM TWIN
Email*
Код с картинки*
CAPTCHA
Артикул: 99370355
(2)
Контроллер давления для управления двумя насосами до 2 кВт. Давление включения 1.5-5 бар.
Характеристики
Артикул 99370355
Производитель Grundfos
Страна регистрации бренда Дания
Гарантия 2 года
Напряжение, В 1 x 230
Номинальный ток, А 10

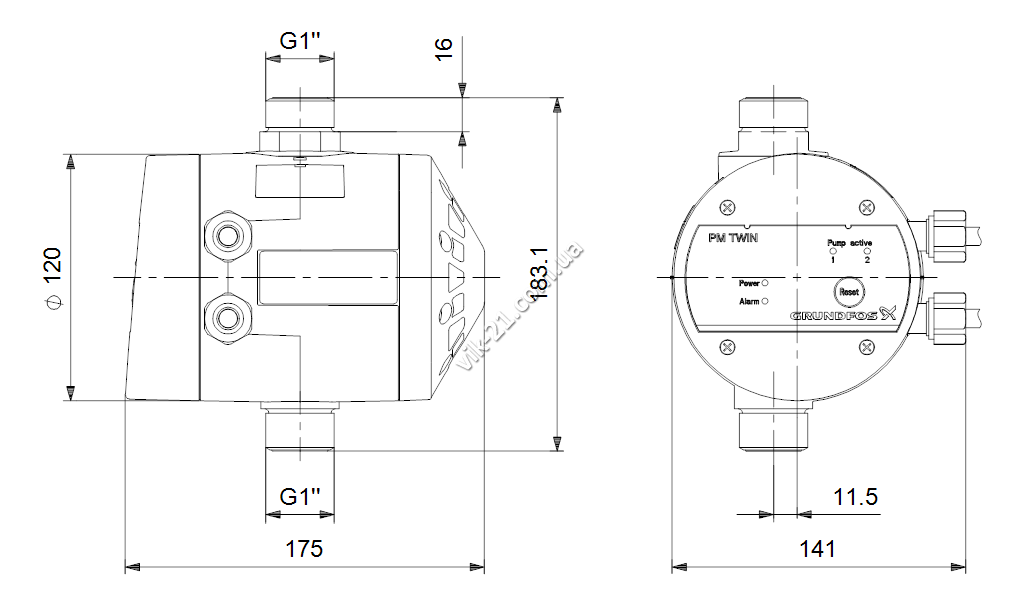

Монтажная длина, мм 183.1
Тип присоединений резьбовое
Вход насоса 1”
Выход насоса 1”
Объем бака, л 0.1
Допустимое давление PN, бар 10
Вес нетто, кг 1
Вес брутто, кг 1.85
Объем упаковки, м³ 0.007

Контроллер давления для двух насосов Grundfos PM TWIN


Контроллер давления для управления двумя насосами Grundfos PM TWIN предназначен для автоматического включения и отключения насоса в зависимости от потребления воды, а также обеспечивает защиту от "сухого хода", "цикличности" и длительного времени непрерывной работы для повышения безопасности. Имеет настраиваемое давление включения и функцию автоматического перезапуска. Используется в системах водоснабжения и установках для сбора и утилизации дождевой воды в:

  • односемейных домах;
  • многоэтажных домах;
  • летних домах и дачах;
  • в садоводстве;
  • в сельском хозяйстве.

Рабочие жидкости

Чистые, невязкие, неагрессивные и взрывобезопасные жидкости, не содержащие абразивных частиц или волокон, которые могут оказывать механическое или химическое воздействие на модуль. Например:

  • вода для коммунальных нужд;
  • дождевые воды.

Принцип работы

  • Режим 1

Контроллер включает насос при падении давления в системе ниже давления пуска - регулируется в диапазоне от 1.25 до 5 бар, и выключает насос при прекращении расхода.

  • Режим 2 - для работы с внешним гидробаком
Контроллер включает насос при падении давления в системе ниже давления пуска - регулируется в диапазоне от 1.25 до 5 бар, и выключает насос при достижении давления выключения - давление включения плюс 1 бар. В этом режиме насос работает как с обычным реле давления, но с дополнительной защитой от сухого хода и цикличности. Данный режим значительно снижает количество рабочих часов насоса в установках с гидробаком.

Функции

  • Защита от "сухого хода"

Автоматически останавливает насос в случае сухого хода. Защита от сухого хода работает по-разному в режимах залива и эксплуатации.

  • Сухой ход при заливе

Если PM TWIN выявляет отсутствие давления и расхода в течение 5 минут после его подключения к источнику электропитания и запуска насоса, происходит активация аварийного сигнала сухого хода. Тогда разрешается автоматическая заливка насоса.

  • Сухой ход при эксплуатации

Если PM TWIN выявляет отсутствие давления и расхода в течение 40 секунд во время эксплуатации насоса, происходит активация аварийного сигнала сухого ход.


  • Автоматическая перезагрузка

При включенной функции автоматической перезагрузки сброс аварийных сигналов цикличности и сухого хода будет выполняться автоматически. Функция активируется по необходимости.

  • Антицикличность

Если в системе есть незначительная утечка или неполностью закрыт кран, PM TWIN будет периодически включать и выключать насос. Во избежание частых периодических включений и выключений насоса функция антицикличности остановит насос и зарегистрирует аварию. Данную функцию можно отключить.

  • Максимальное время непрерывной работы 30 минут

Если данная функция включена, насос будет остановлен через 30 минут непрерывной работы. Данная функция предназначена для предотвращения бесполезного потребления воды и электроэнергии, т.е. в случае разрыва трубопровода или значительных утечек. Данная функция активируется по необходимости.

Особенности и преимущества

  • Возможность управления двумя насосами, подключенными параллельно, что превращает их в полноценную двухнасосную станцию.
  • Удобный для пользователя интерфейс. PM TWIN оснащены удобным для пользователя интерфейсом со световыми индикаторами:
    • питание включено
    • насос работает
    • аварийный режим
    • индикация текущего давления в системе
  • Произвольное положение в установке. Положение PM TWIN в установке может быть произвольным, то есть вертикальным, горизонтальным или под углом. Это позволяет использовать данное оборудование в ограниченном пространстве и в имеющейся трубной обвязке.
  • Вращающиеся присоединительные патрубки. Выпускной патрубок модулей PM может поворачиваться на 360° для удобства монтажа.
  • Встроенный гидробак объемом 0.1 л.
  • Встраиваемость. PM TWIN можно адаптировать к существующей установке. При помощи DIP переключателей под передней панелью можно настроить режим работы, давление включения, а также активировать дополнительные защитные функции.

Технические характеристики

Жидкость:
Диапазон температур жидкости:    0 .. 60 °C

Технические данные:
Встроенный обратный клапан:    Да
Настраиваемое давление включения:    Да
Давление пуска:       1.25 - 5 бар
Защита от сухого хода   Да
Автоматический перезапуск после сухого хода:       Да
Индикация текущего давления:   Да
Объем встроенного гидробака   0.1 л

Монтаж:
Максимальная температура окружающей среды:    55 °C
Максимальное рабочее давление:   10 бар
Входное подсоединение:    G1"
Выходное подсоединение:    G1"
Внутренняя резьба:    Наружн.
Наружная резьба:    Наружн.

Данные электрооборудования:
Максимальная мощность насоса (P1 макс.):    2000 Вт
Частота питающей сети:    50 / 60 Hz
Suitable for 50/60 Hz:    Да
Номинальное напряжение:    1 x 220-240 В
Максимальная нагрузка на контакты:    10 A
Степень защиты (IEC 34-5):    IP65
Тип кабельной вилки:    SCHUKO
Сетевой кабель:    1.5 м
Кабель подключения двигателя:   0.48 м

Другое:
Вес(Нетто):    1 кг
Вес(Брутто):    1.85 кг
Объем упаковки:    0.007 м³
Страна-изготовитель:
Гарантия:    2 года
