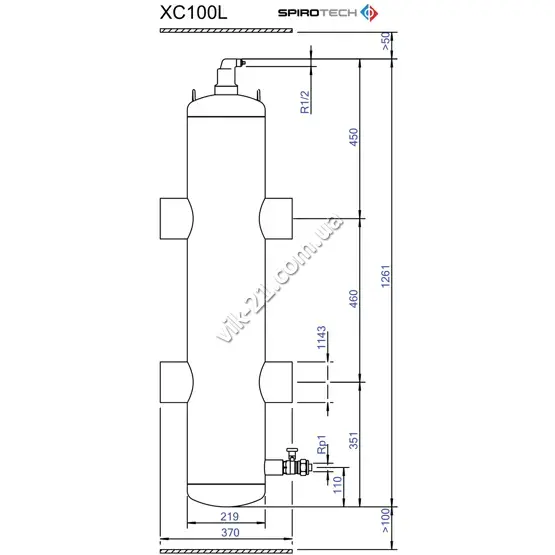

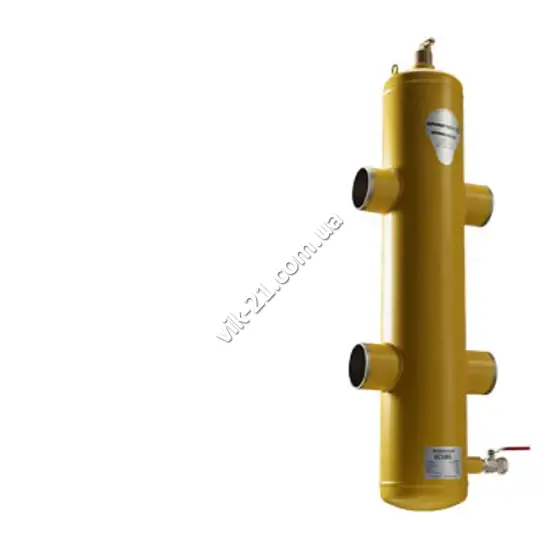

Гидравл.стрелка (сталь) DN100 Станд (под привар.) (XC100L)

Стальной гидравлический (воздушный) деаэратор и сепаратор шлама со сварным соединением ДУ50-ДУ150

Преимущества сепаратора шлама и деаэратора XC-FM SpiroCross с гидравлической компенсацией
Один компонент выполняет три функции
Всего четыре соединения вместо восьми
Оптимальное гидравлическое уравновешивание между первичным и вторичным насосами
Технология SpiroTube гарантирует минимальное перемешивание жидкости и, следовательно, лучший перепад температур
Применимо к смеси этиленгликоль / вода 50/50 (по объему)
Активная деаэрация и удаление шлама
Сепарация и удаление мельчайших частиц размером от 5 мкм (= 0,005 мм)
Содержит магнит, обеспечивающий дополнительную защиту и эффективное удаление магнетита
Вращающееся выходное отверстие упрощает установку и обслуживание
Датчики температуры (не входят в комплект) могут быть установлены на входных и выходных отверстиях
Постоянный низкий уровень перепада давления
Компактная конструкция и ограниченная высота сборки
Фланцевые соединения PN16
Диаметры соединений составляют от ДУ50 до ДУ300 (большие диаметры соединений доступны по запросу)
Исключительная гарантия

Технические данные
Среда: Вода/гликоль (макс.50%)
Макс. V потока: 1,5 m/s
Расход воды м/с: 27,0 m3/h
Макс.рабочее давление: 10 bar-g
Макс.температура: 110 °C
Δp при макс.расходе: 3,1 kPa
Чертеж прибора: EN 13445
Контроль качества
Испыт. давление: 7
Тестир.среда: Воздух
Сертификат: нет
Произв. в соответствии с 2014/68/EU: да
Сертификаты на материалы: нет
Схема: нет
Сварочные операции: нет
Тест свар. операций (X-ray: 10%): нет
Проверка корпуса: нет
Корпус
Корпус: S235 JRG2 (St.37)
Подсоединения: S235 JRG2 (St.37)
Фиттинги: S235 JRG2 (St.37)
Подставка: S235 JRG2 (St.37)
Клапан воздухоотводчика: Латунь
Герметичность клапана: Витон
Поплавок: РР
Spiro- труба Внутрення труба: S235 JRG2 (St.37)
Spiro- труба Сетка: Медь
Spiro- труба Припой: Олово
Краска: Стандарт
Цвет: Желтый (RAL 1003)
Воздушный клапан: Латунь ник.
